Die bewährte PERROT-Kardangelenk-Kupplung erhalten Sie auch in Edelstahl (Wst. 1.4404). Die vielen Vorteile dieser Kupplung lassen sich damit auf weitere Anwendungsgebiete übertragen, z.B. Abfüllen und Umfüllen von Säuren, Laugen, Raffinerieprodukten, chemischen Stoffen, aggressivem und empfindlichen Fluid.
Die wichtigsten Merkmale:
- maß- und passgenaue Original PERROT-Kardankupplungen
- leichtes kuppeln
- lieferbar in den Größen 50, 70, 89, 108, 133 und 159 Durchmesser
- die Kardankupplungen der Größe 50-159 sind beidseitig um 15° abwinkelbar
- drucksicher und saugdicht auch bei verschmutzen Kupplungen
- Betriebsdruck: Größe 50-159 mm = bis 10 bar
Bei der Edelstahlkupplung werden zwei Liefervarianten angeboten. Den Typ SUPRA und den Typ OPTIMA. Diese beiden Typen unterscheiden sich wie folgt:
SUPRA = Becher von V-Teil und M-Teil (mediumführende Komponenten) in Edelstahl (Wst. 1.4404) - Hebelwerk und Ring an Mutterteil aus Stahl, verzinkt.
OPTIMA = Becher von V-Teil und M-Teil sowie das Hebelwerk und der Ring aus Edelstahl (Wst. 1.4404)
Download: KARDAN-Prospekt
Video: PERROT-Kardan-Kupplung

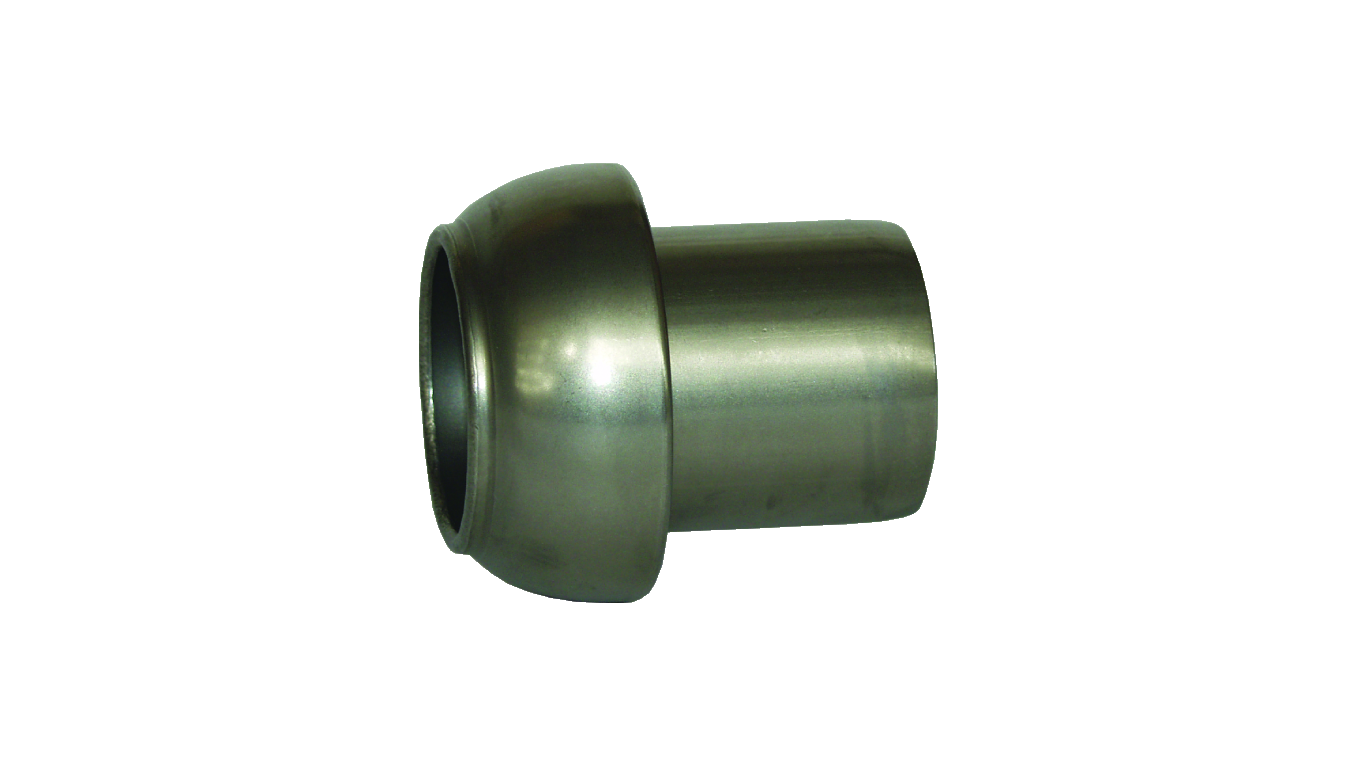

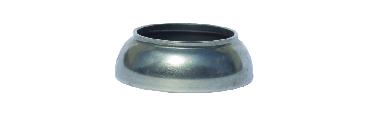

Kardan V-Teil, zum Auf- und Anschweissen, Edelstahl
Typ OPTIMA
Download:
Datenblatt_KKV-KKM-KKMM-Edelstahl.pdf

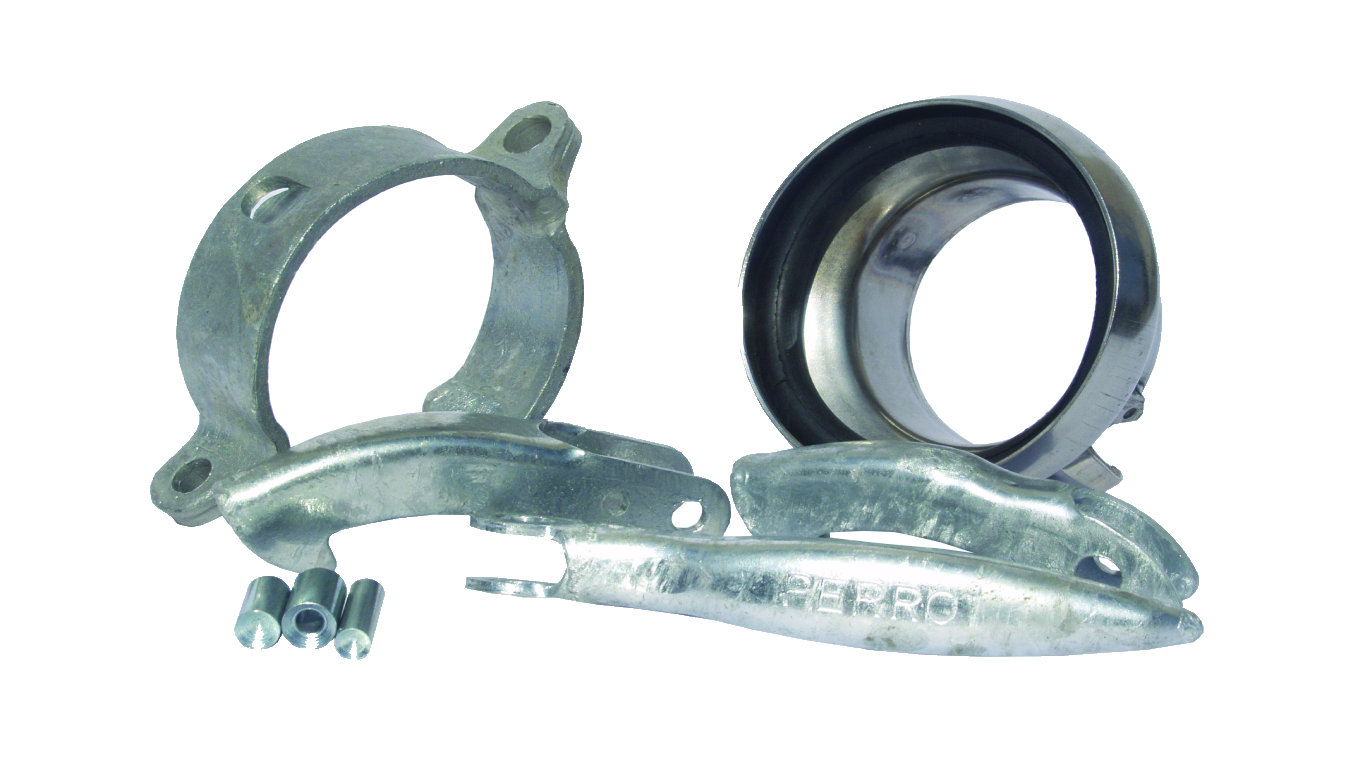

Kardan M-Teil, Edelstahl zum Auf- und Anschweissen, Kardanring und Hebelwerk verzinkt, unmontiert
Typ SUPRA
Download:
Datenblatt_KKV-KKM-KKMM-Edelstahl.pdf

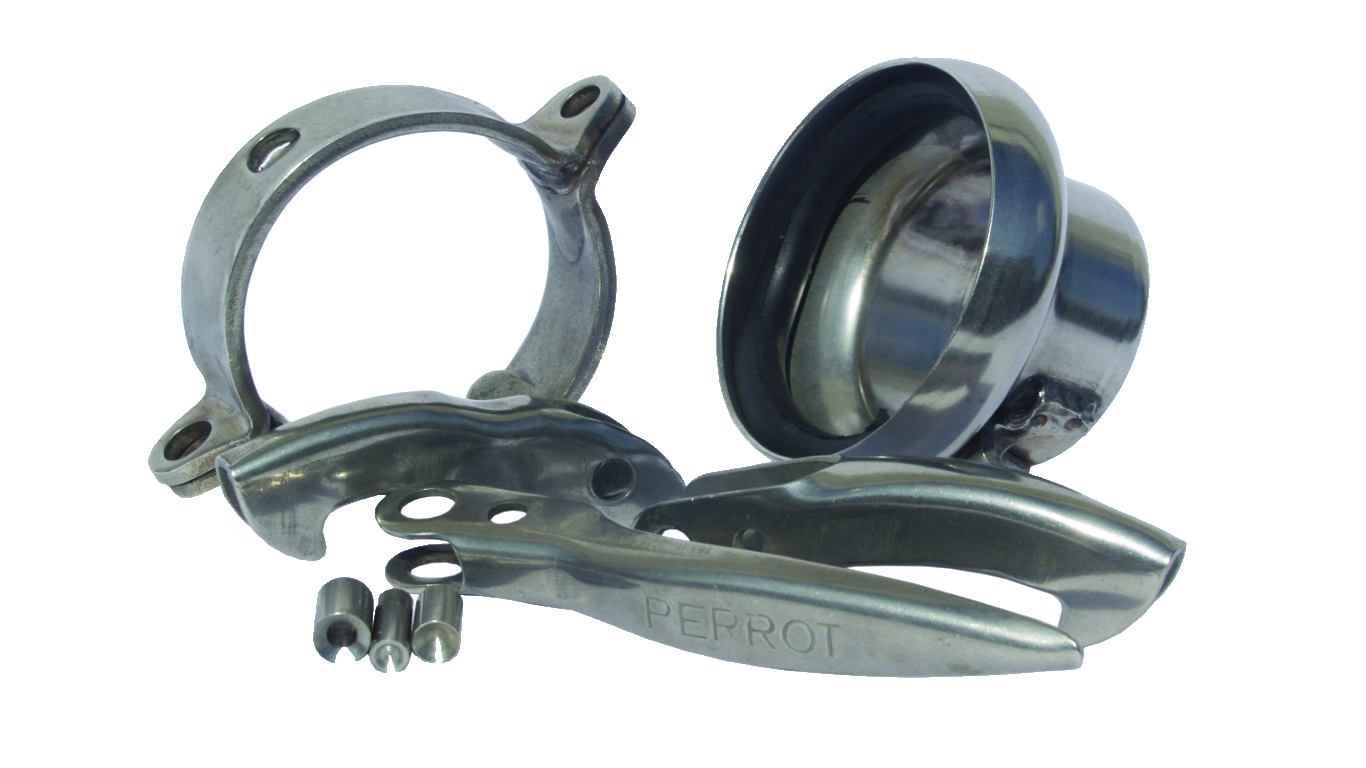

Kardan M-Teil komplett zum Auf- und Anschweissen, unmontiert, Edelstahl
Typ OPTIMA
Download:
Datenblatt_KKV-KKM-KKMM-Edelstahl.pdf

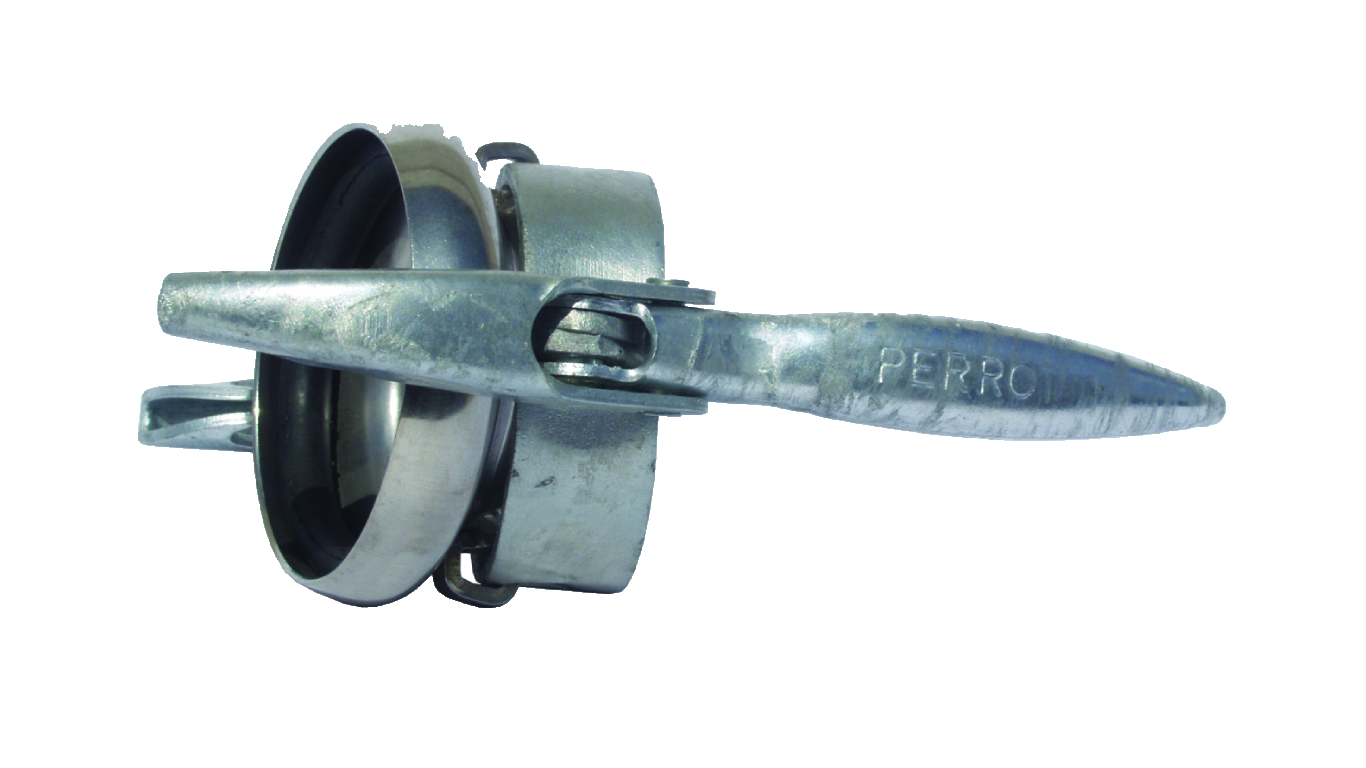

Kardan M-Teil, Edelstahl zum Auf- und Anschweissen, Kardanring und Hebelwerk verzinkt, montiert
Typ SUPRA
Download:
Datenblatt_KKV-KKM-KKMM-Edelstahl.pdf Kardan M-Teil komplett zum Auf- und Anschweissen, montiert, Edelstahl
Typ OPTIMA
Download:
Datenblatt_KKV-KKM-KKMM-Edelstahl.pdf

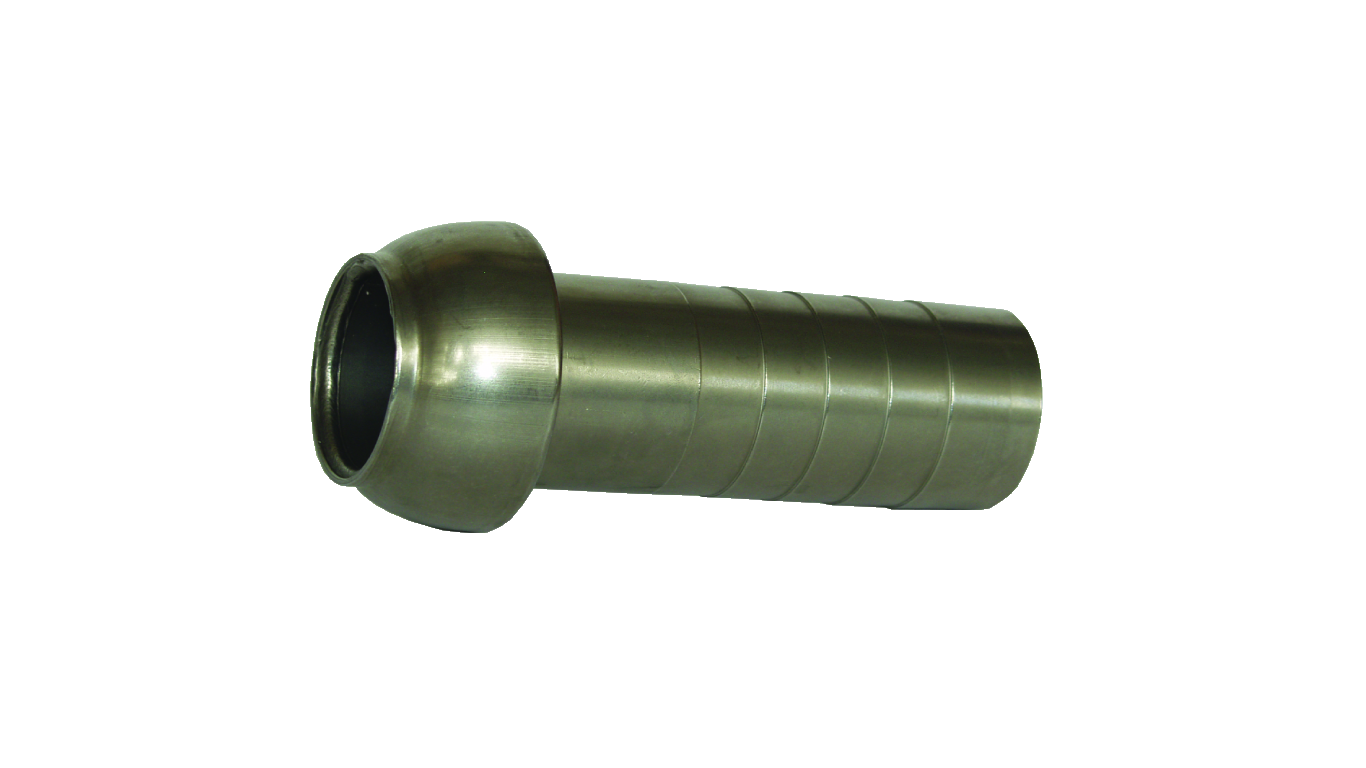

Kardan V-Teil mit gedrehter Schlauchtülle, Edelstahl
Typ OPTIMA

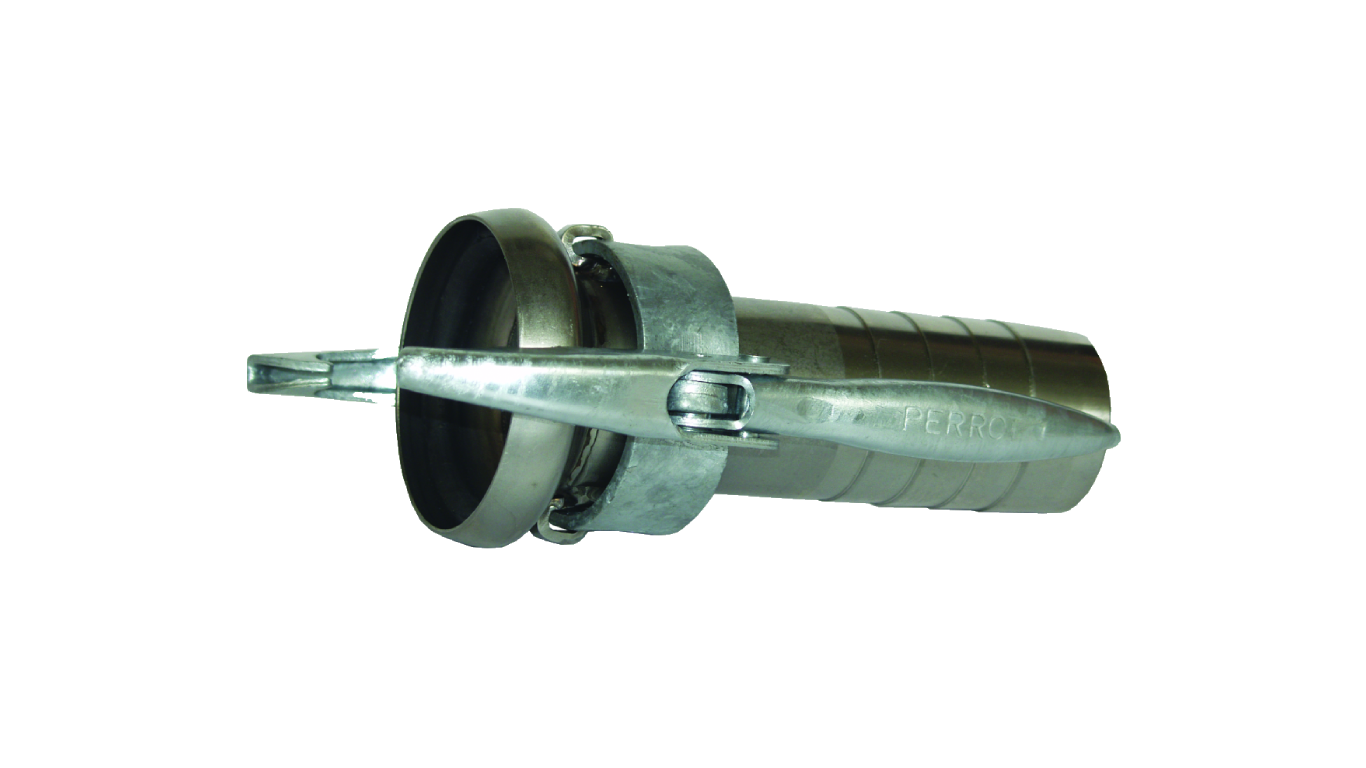

Kardan M-Teil mit gedrehter Schlauchtülle aus Edelstahl, Kardanring + Hebelwerk verzinkt
Typ SUPRA
Download:
Datenblatt_KMS_-_KVS_-_Edelstahl.pdf Kardan V-Teil mit gedrehter Schlauchtülle, aus Edelstahl
Typ OPTIMA
Download:
Datenblatt_KMS_-_KVS_-_Edelstahl.pdf

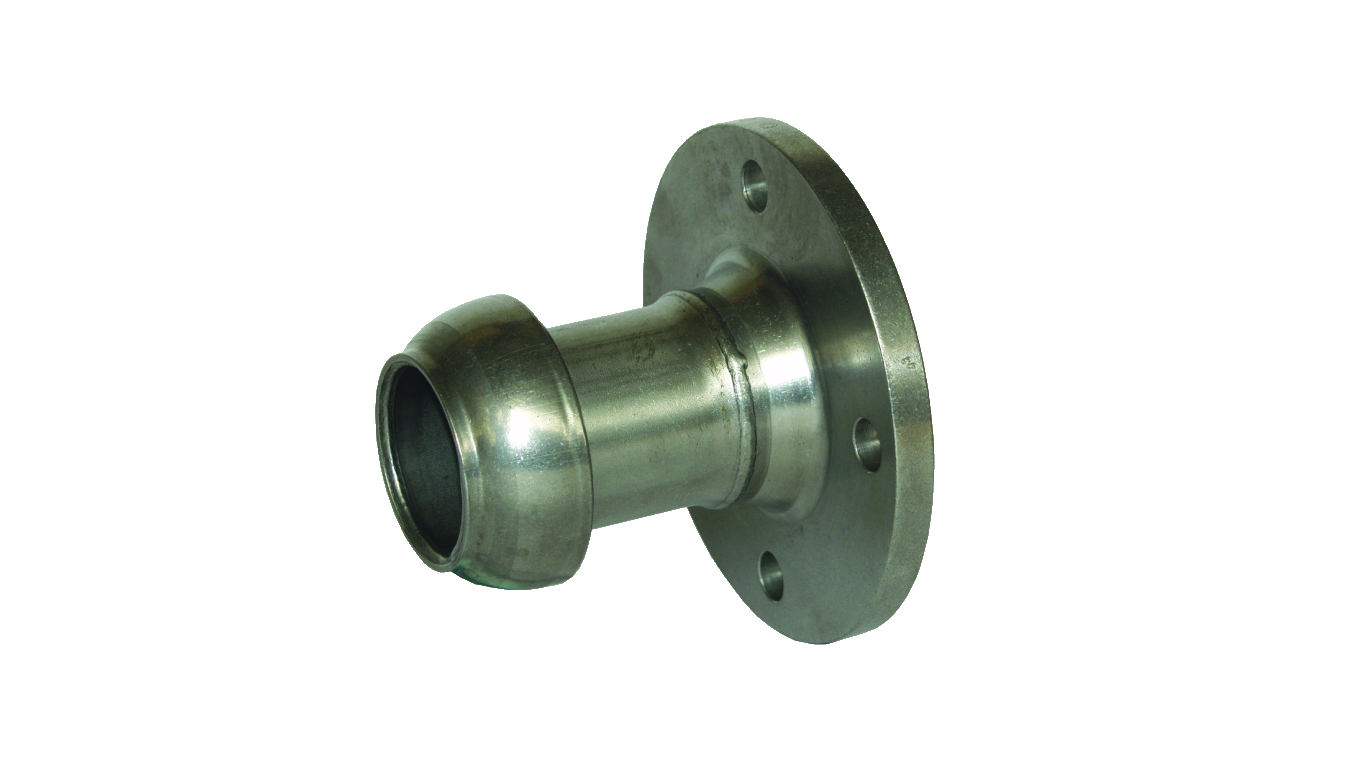

Kardan V-Teil mit Flansch DIN 2633, Edelstahl
Typ OPTIMA
Download:
Datenblatt_KMF_-_KVF-Edelstahl.pdf

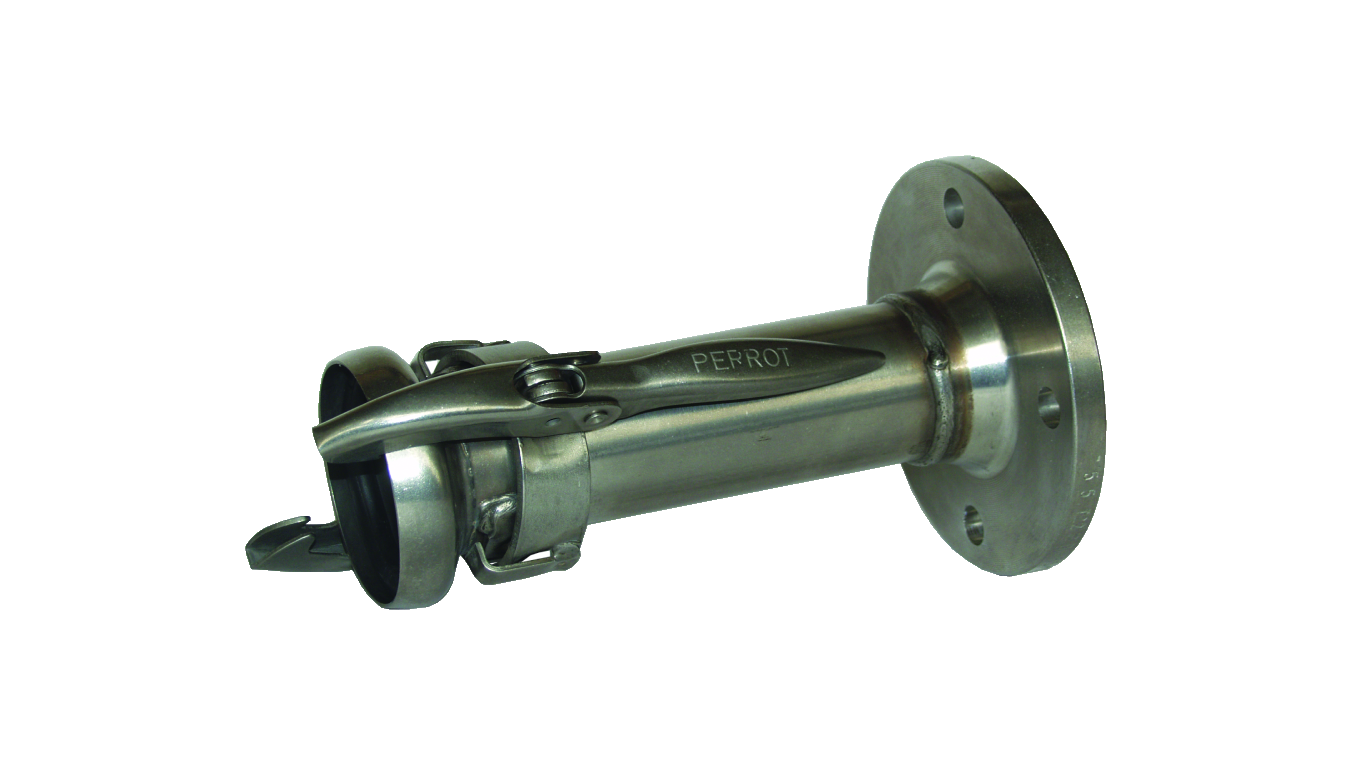

Kardan M-Teil mit Flansch DIN 2633, Edelstahl,
Typ OPTIMA
Download:
Datenblatt_KMF_-_KVF-Edelstahl.pdf

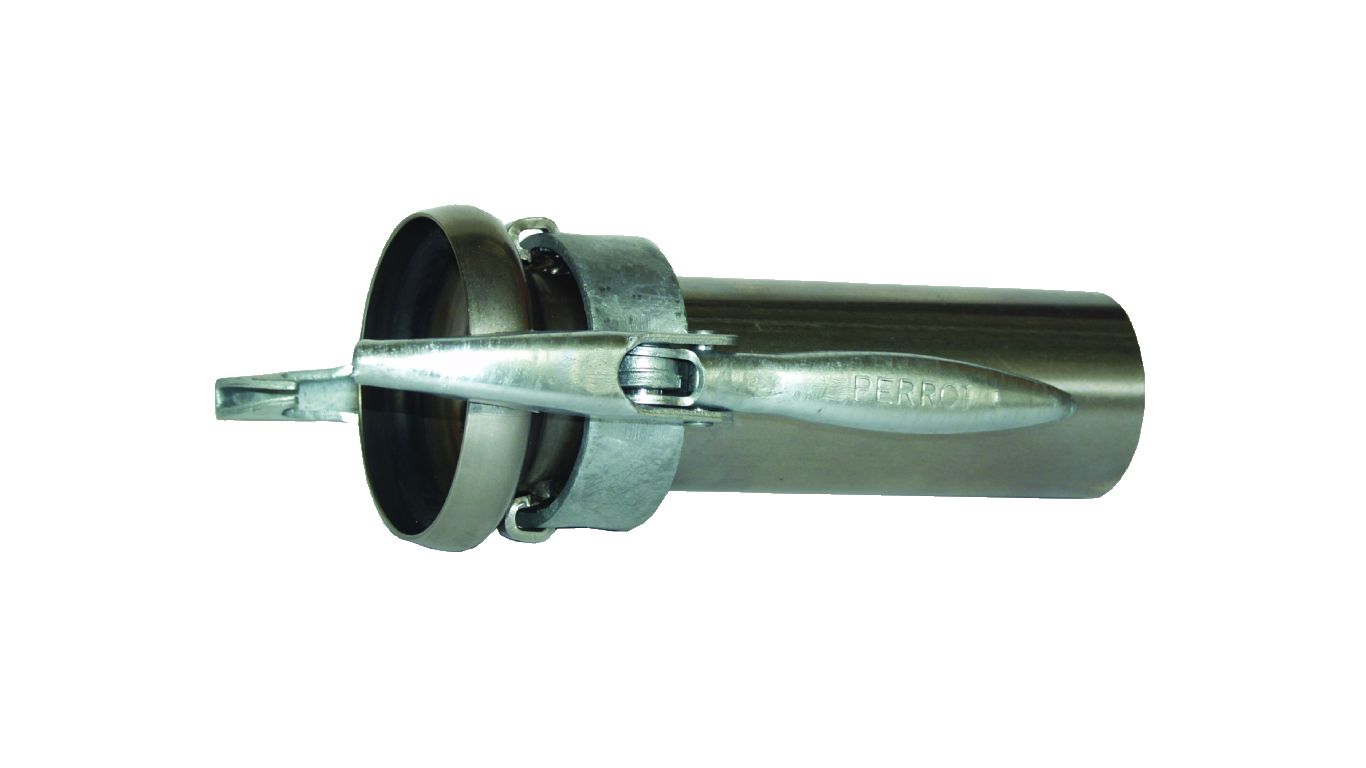

Kardan M-Teil mit Rohrstutzen, Edelstahl
Kardanring + Hebelwerk verzinkt
Typ SUPRA
Download:
Datenblatt_KMR_-_KVR-Edelstahl.pdf

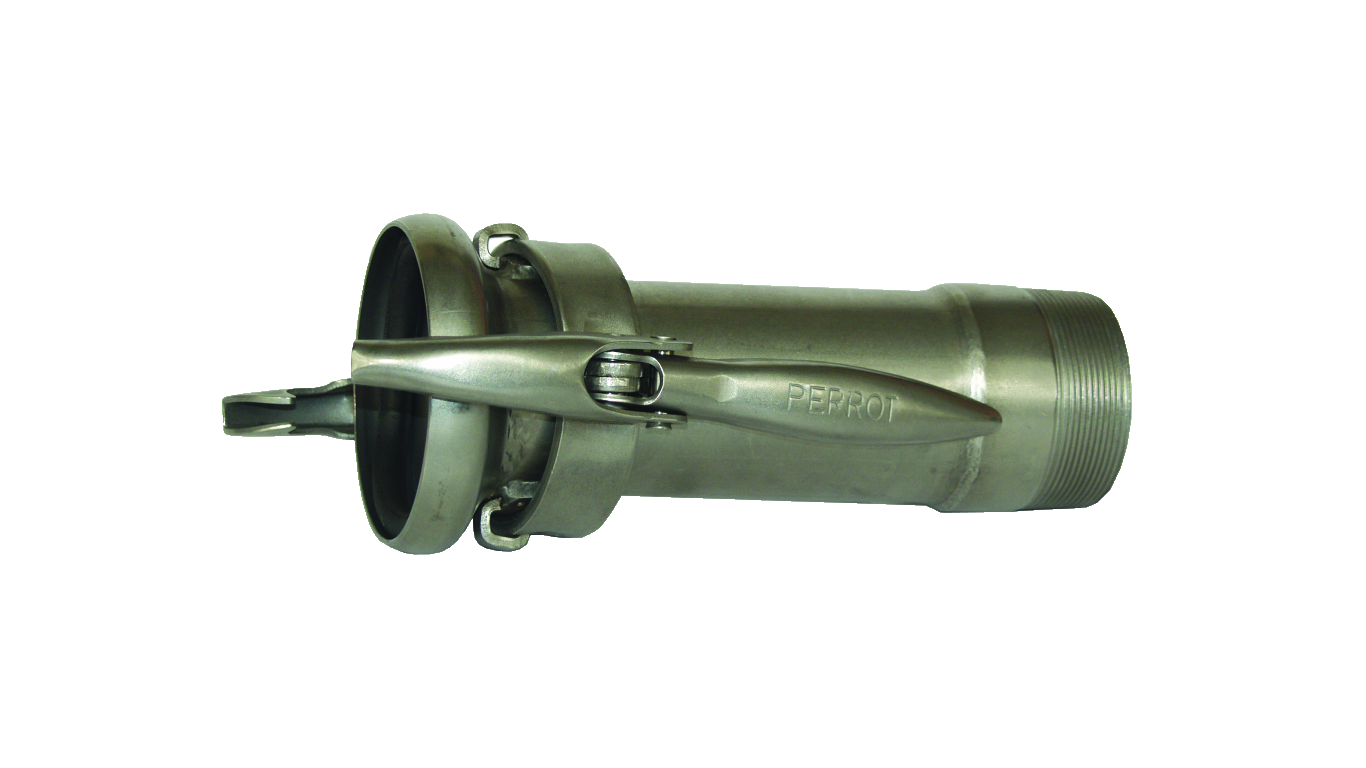

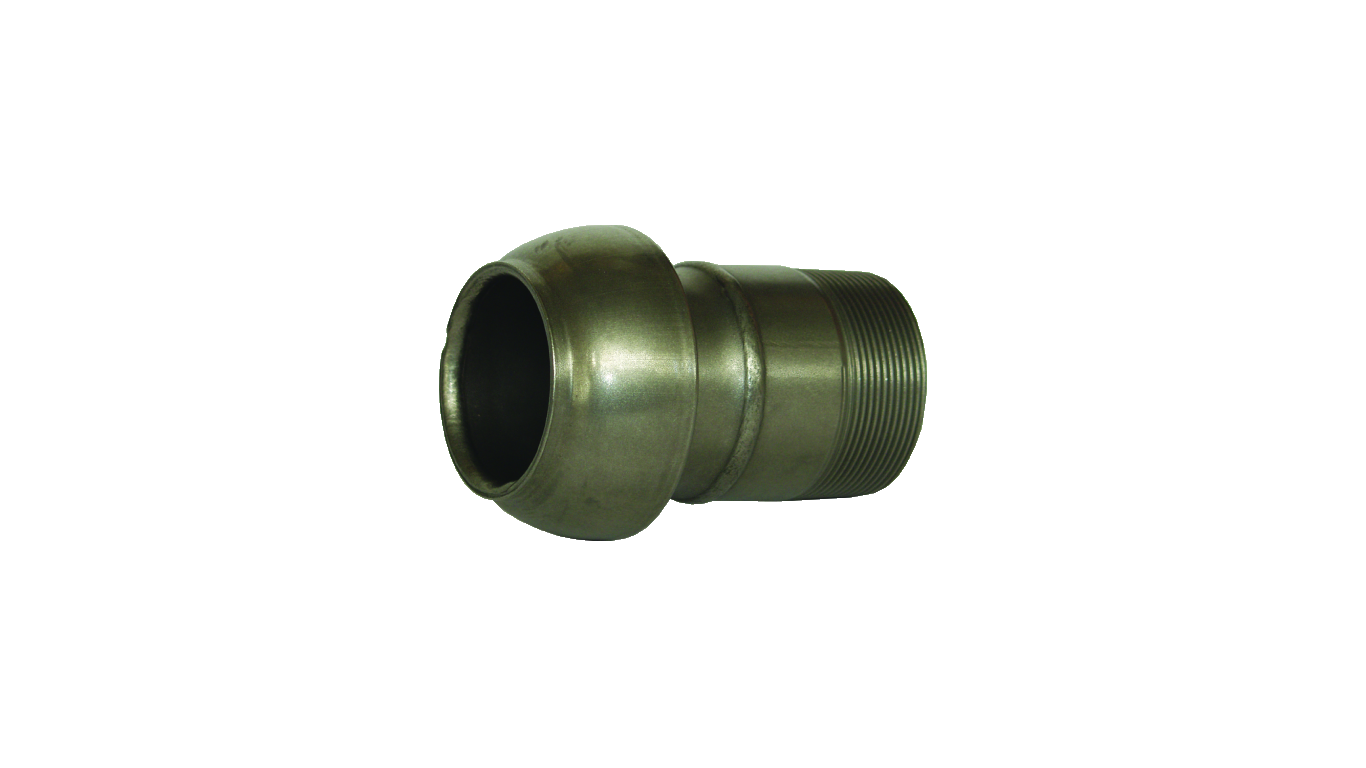

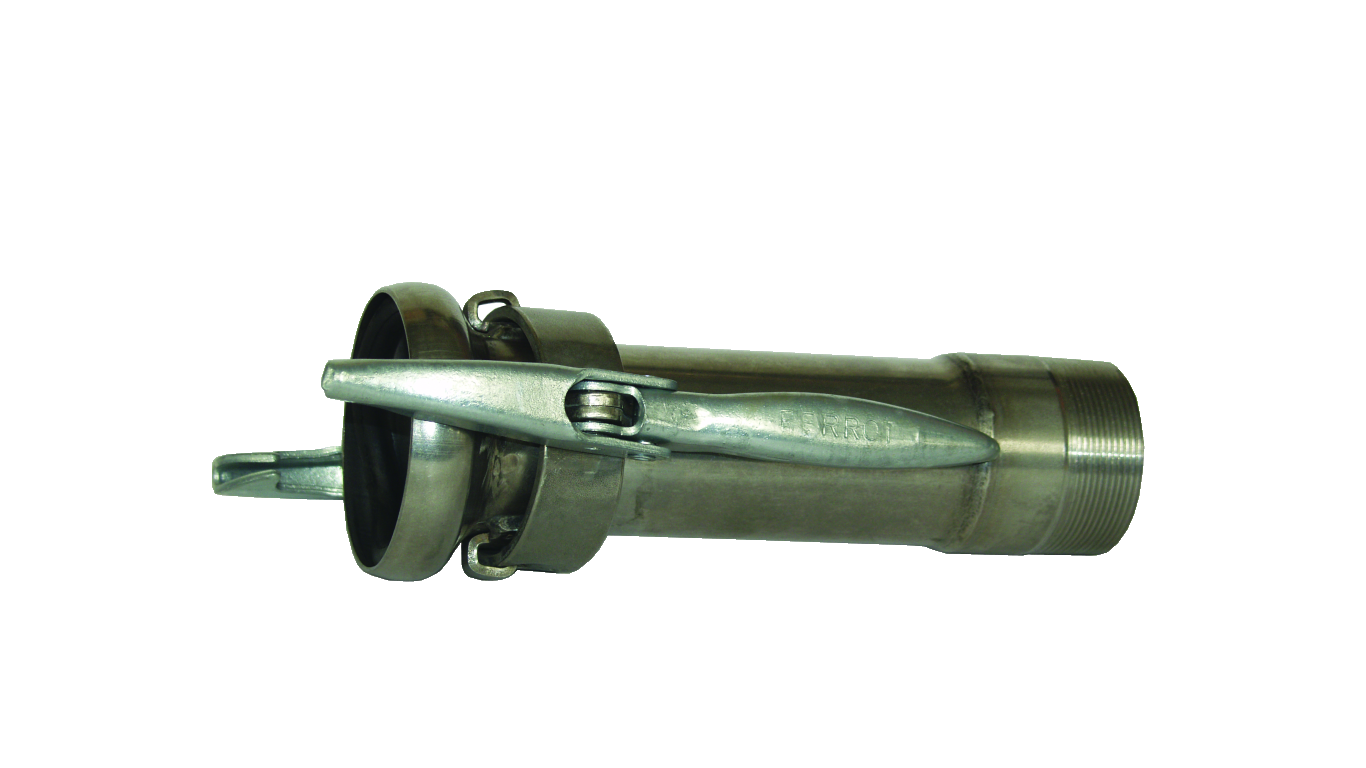

Kardan M-Teil mit Aussengewinde, Edelstahl
Kardanring + Hebelwerk verzinkt
Typ SUPRA
Download:
Datenblatt_KMG_-_KVG-Edelstahl.pdf

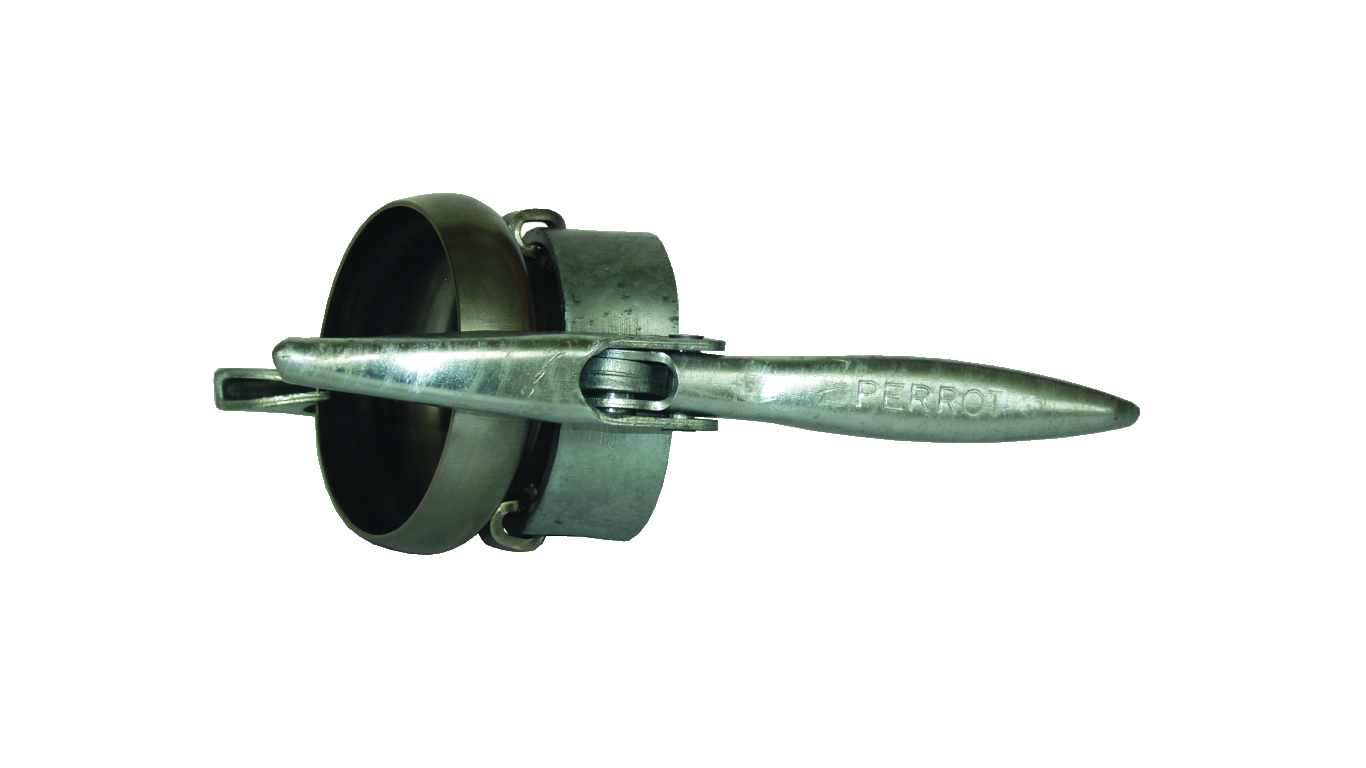

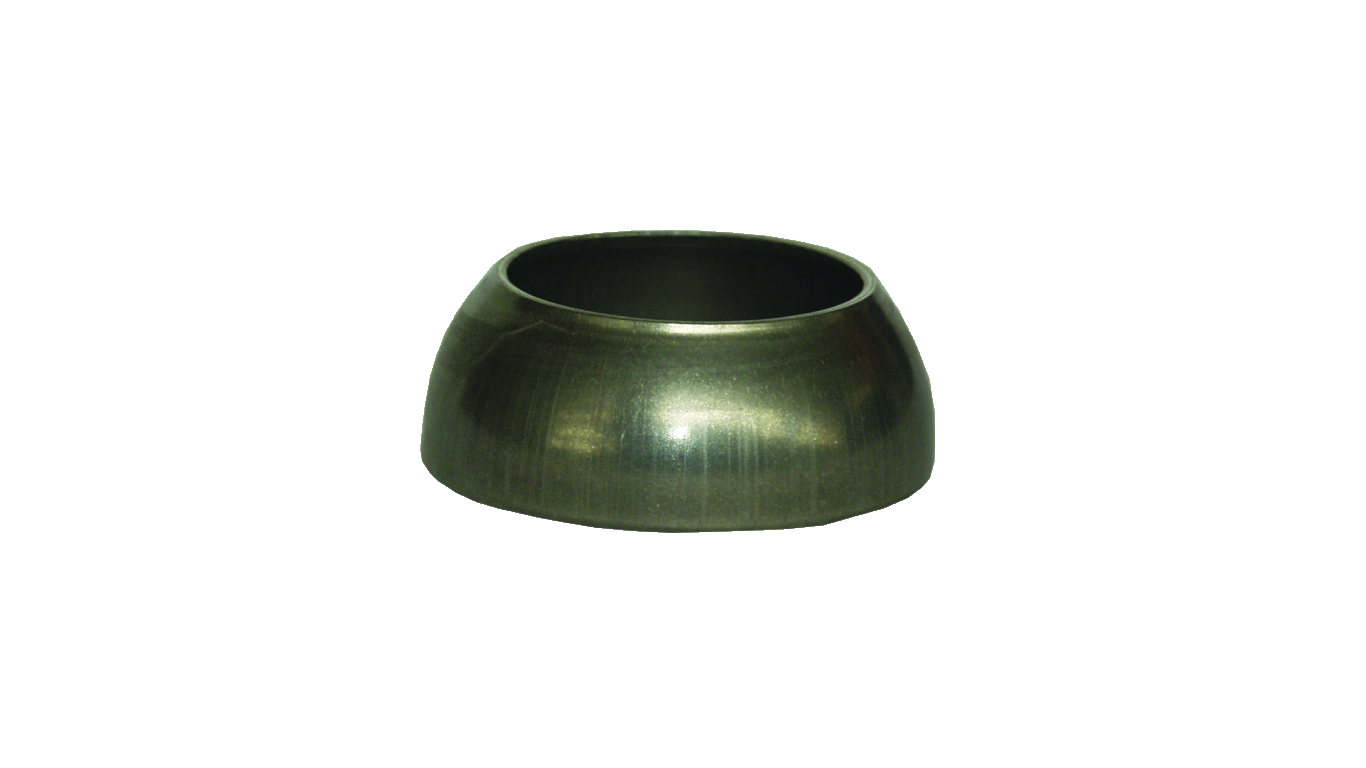

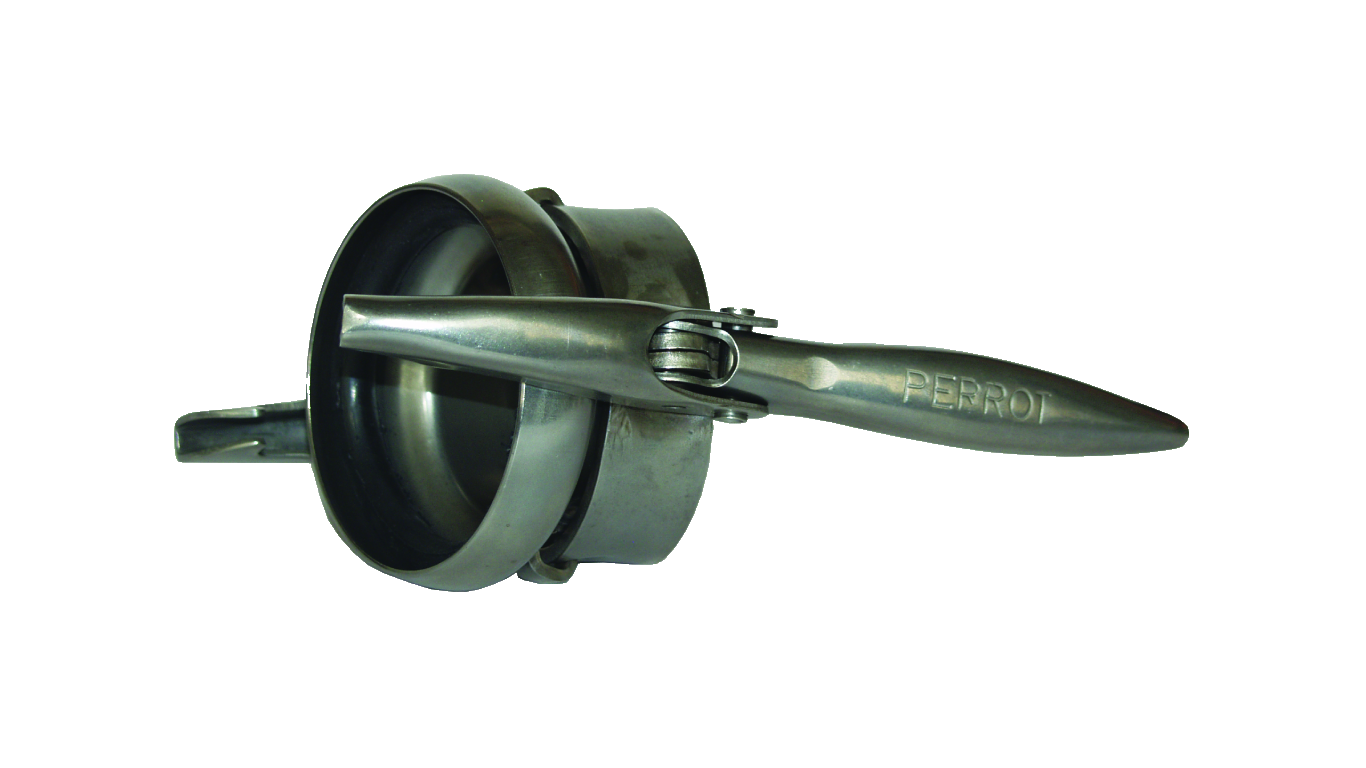

Kardan M-Teil Endkappe, Edelstahl
Kardanring + Hebelwerk verzinkt
TYP SUPRA
Download:
Datenblatt_KMX_-_KVX-Edelstahl.pdfMerkmale dieser Kupplung entsprechen denen für die Stahlkupplung. Auch die Dichtringe KKG entsprechen den Standartringen der Stahlversion.
Lieferumfang:
Zu den kupplungsteilen und den Formstücken gehört zum M-Teil je ein Gummidichzungsring, der jeweils im Preis enthalten ist. Die Dichtungsringe sind vormontiert.
Werkstoff:
Version OPTIMA Kupplungskörper und Hebelwerk aus Edelstahl Wst. 1.4404,
Version SUPRA Kupplungskörper aus Edelstahl Wst. 1.4404 - Ring und Hebelwerk aus Stahl verzinkt
Normen:
DIN EN ISO 1461 Feuerverzinkung
Download: Kardan-Edelstahl-Produktliste
