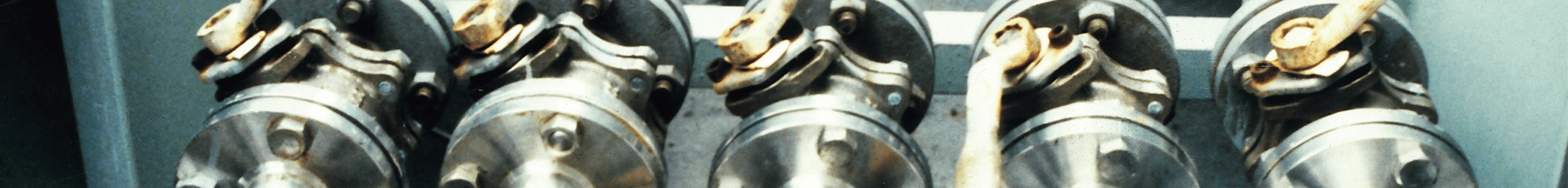

System szybkozłączy ze stali nierdzewnej – 50-159

W ostatnich latach wiele się zmieniło, lecz złącze dźwigniowe firmy Perrot pozostało takie same pod względem jakości i wszechstronności zastosowania. Początkowo skonstruowane w celach nawadniania, złącza dźwigniowe i rury szybkozłaczne znalazły w ostatnich dziesięcioleciach niemal niezliczoną ilość zastosowań.



Najważniejsze właściwości:
- dokładne dopasowanie - gwarantowane tylko przez oryginalne szybkozłącze typu PERROT
- łatwe łączenie
- dostępne w wielkościach Ø 50, 70, 89, 108, 133, 159 i 216 mm
- szybkozłącza w wielkościach 50-159 umożliwiają obustronne odchylenie od osi o 15°
- szczelne i ściśle dopasowane nawet przy zabrudzonych złączach



Materiały do pobrania: prospekt – szybkozłącza

Wideo: sprzęgło kardanowe PERROT

Złącza kardana stalowego

KKV

Szybkozłącze męskie, czarne, do spawania

KKM

Szybkozłącze żeńskie, czarne, do spawania, zespół obejmy cynkowany, niezmontowane

Rozmiar 216 – komplet czarny

KKMM

Szybkozłącze żeńskie, czarne, do spawania, zmontowane

Rury stalowe kardanowe

KSKR

Rury szybkozłączne w standardowej długości 6m, cynkowane galwanicznie, wyposażone w złącza KKMM, KKV oraz uszczelkę.

Pozostałe długości 1, 2, 3, 4 oraz 5m. Inne długości na zapytanie. Dostępne również jako kolektory ze złączami męskimi, końcówkami pod igłofiltry elastyczne, końcówkami węża lub gwintem.

Stalowe okucia kardanowe

KMS-K

Szybkozłącze żeńskie z toczoną końcówką węża, cynkowane

KVS-K

Szybkozłącze męskie z toczoną końcówką węża, cynkowane

KMS-SI

Szybkozłącze żeńskie z wyoblaną końcówką węża, cynkowane

KVS-SI

Szybkozłącze męskie z wyoblaną końcówką węża, cynkowane

KMF

Szybkozłącze żeńskie z kołnierzem DIN2576, cynkowane

KVF

Szybkozłącze męskie z kołnierzem DIN2576, cynkowane

KMF-GÜLLE

Szybkozłącze żeńskie z kołnierzem kwadratowym, cynkowane

KMF-GU krótki i długi

KVF-GÜLLE

Szybkozłącze męskie z kołnierzem kwadratowym, cynkowane

KMR

Szybkozłącze żeńskie z krótką rurą, cynkowane

KVR

Szybkozłącze męskie z krótką rurą, cynkowane

KMX

Zaślepka żeńska (zewnętrzna), cynkowana

KVX

Zaślepka męska (wewnętrzna), cynkowana

KMG

Szybkozłącze męskie z gwintem zewnętrznym, cynkowane

Gwint wewnętrzny na zapytanie

KVG

Szybkozłącze żeńskie z gwintem zewnętrznym, cynkowane

Gwint wewnętrzny na zapytanie

KRKB

Łuk 90°,45° oraz 30°, cynkowany

KT

Trójnik, cynkowany

KTxP

Trójnik z zasuwą, cynkowany

KGMKV

Kształtka zwiększająca średnicę rurociągu, cynkowana

KKMGV

Kształtka zmniejszająca średnicę rurociągu, cynkowana

KDMT

Łącznik podwójny żeński, cynkowany

KDVT

Łącznik podwójny męski, cynkowany

KZA

Łącznik z zasuwą, cynkowany

KSK

Kosz ssawny z zaworem zwrotnym, cynkowany

HUY

Zawór hydrantowy 3”GW, cynkowany

HOKL

Łuk hydrantu

KRS

Podstawa rury z gniazdem lub bez gniazda zraszacza

SLK

Obejma z gniazdem zraszacza

KKG

Uszczelka szybkozłącza żeńskiego

System szybkozłączy ze stali


Wybrane obszary zastosowania złączy, kształtek i rur firmy Perrot:

Rolnictwo, ogrodnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, obniżanie poziomu wód gruntowych, oczyszczalnie ścieków, odprowadzanie fekaliów, ochrona środowiska etc.


Głównym przesyłanym medium jest woda o ciśnieniu do 10 bar. Do przesyłu innych środków, takich jak sprężone powietrze, zaprawa murarska, masa bitumiczna, olej, para, paliwa i gorąca woda - ciśnienie pracy ustalane jest indywidualnie.


Złącza wykonane są z wysokiej jakości stali i oferowane w wersji czarnej lub ocynkowanej ogniowo. Uszczelki dostępne są w różnych wykonaniach: w wersji standardowej – do wody zimnej lub olejoodporne, odporne na działanie benzyny i odporne na gorącą wodę.

Skład zestawu:
Część żeńska złączy, rur oraz kształtek jest wyposażona w gumową uszczelkę do wody zimnej, która zawarta jest w cenie. Uszczelki są zamontowane. Podstawy rury nie wchodzą w skład zestawu i na życzenie można je odrębnie zamówić. Podstawy rury dostarczane są w wersji niezamontowanej.

Materiał:
Rury wykonane są z taśmy stalowej spawanej wzdłużnie i ocynkowane ogniowo; korpus złącza i mechanizm dźwigniowy ze stali, w wersji ocynkowanej lub czarnej.


Normy:
DIN EN ISO 1461 cynkowanie ogniowe
DIN EN 12734 (poprzednia wersja: DIN 19651) rury szybkozłączne (właściwości techniczne, takie jak: średnica, grubość ścianki, odporność na korozję)


Ciśnienie pracy:
Ciśnienie pracy do 10 bar.


Złącza żeńskie oraz kształtki z żeńskimi złączami w rozmiarach 70 i 89 dostępne są z zespołem obejmy wykonanym z żeliwa. Ceny i warunki dostawy na życzenie.
