Einbauschemen für Sportplatz- und Stadion/Arena-Beregnungsanlagen

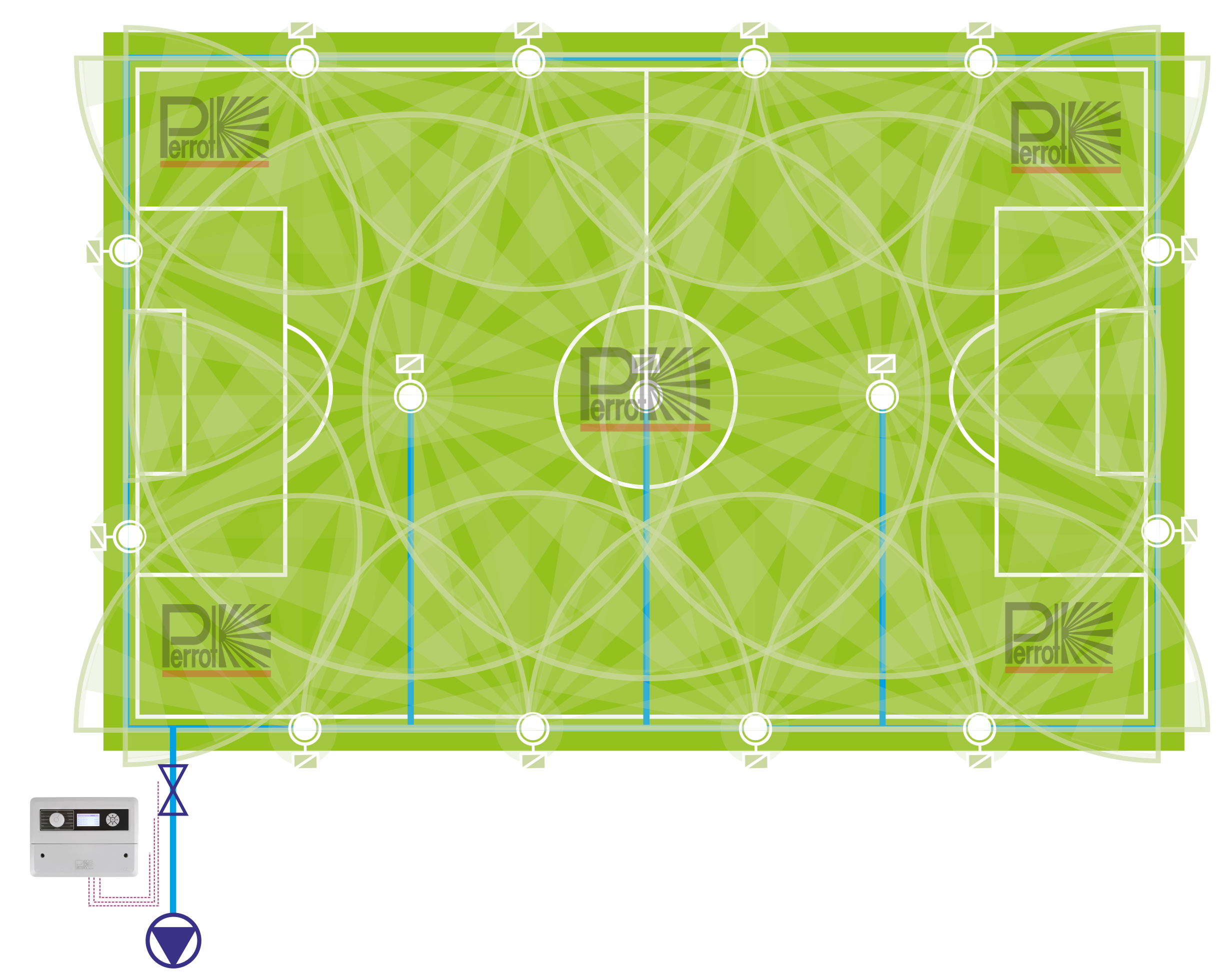

Sportplatz-Beregnung - Impuls- oder Getriebe-Versenkregner mit elektrischem Ventil

Beregnungsablauf:
7 Beregnungsabschnitte
- je 2 Regner am Spielfeldrand
- oder 1 Regner in der Spielfeldmitte
Wasserverbrauch:
TRITON-L
1 Regner am Spielfeldrand
Q= 9,5 m³/h
1 Regner in der Spielfeldmitte
Q= 17,2 m³/h
Max. Verb. pro Beregnungsabschnitt
Q= 19,0 m³/h
Wasserverbrauch:
HYDRA-2-M
1 Regner am Spielfeldrand
Q= 9,2 m³/h
1 Regner in der Spielfeldmitte
Q= 9,2 m³/h
Max. Verb. pro Beregnungsabschnitt
Q= 18,4 m³/h
Betriebsdruck:
Wasserdruck an der Regnerdüse
H = 6,0 bar
Erforderlicher Fließdruck am Anschluss bei einer Wasserentnahme von 19,0 m³/h
H = 8,0 bar
Niederschlag:
TRITON-L
Mittlerer Niederschlag
2,5 mm/h
Niederschlag:
HYDRA-2-M
Mittlerer Niederschlag
2,7 mm/h
Bestückung:
Randregner: TRITON-L WVAC / HYDRA-2-M WVAC
10 Stück
Mittelfeldregner: TRITON-L SVAC / HYDRA-2-M SVAC
2 Stück
Steuergerät: WaterControl+ SC 8 Kreise
1 Stück

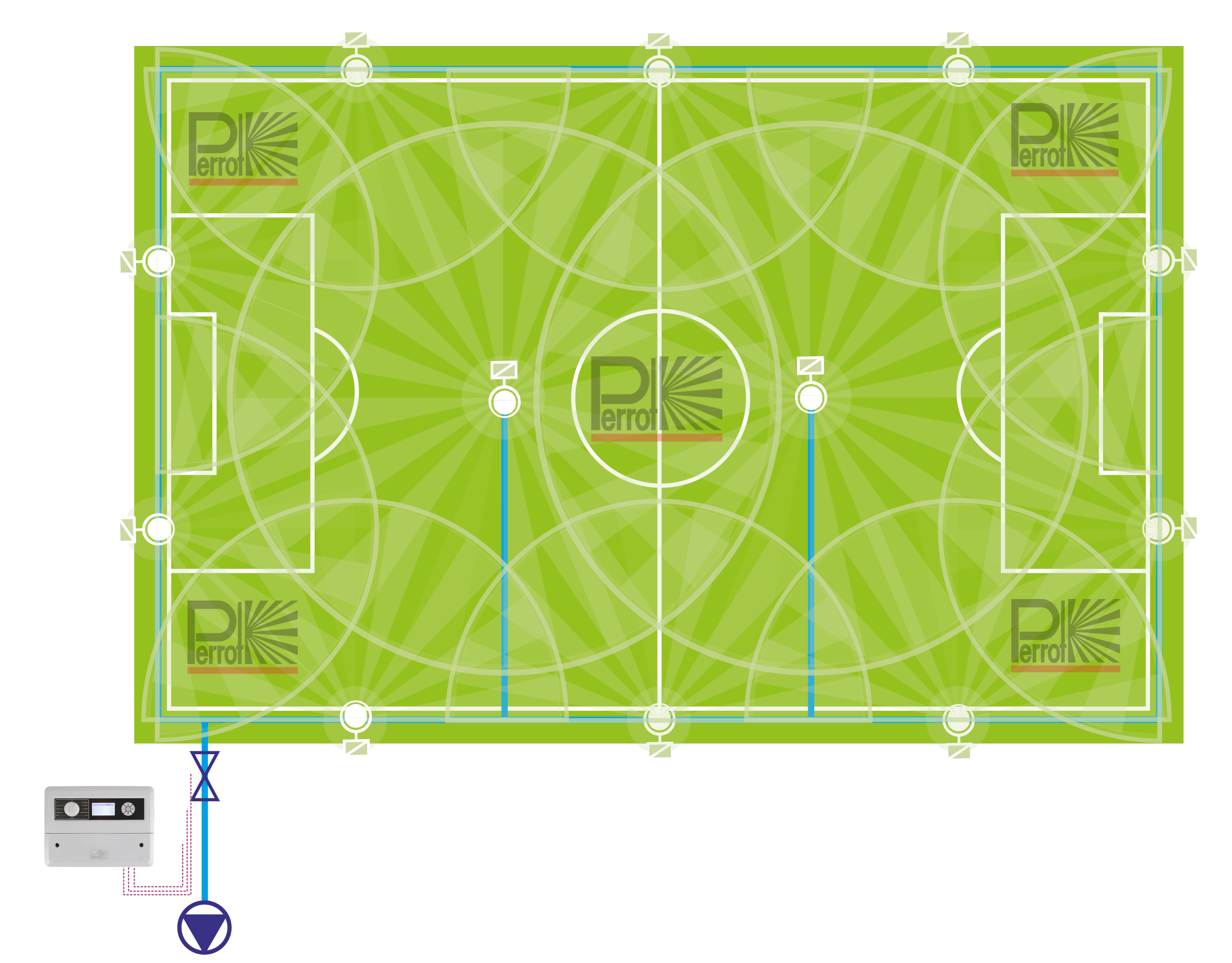

Stadion/Arena-Beregnung - Impuls-Versenkregner mit elektrischem Ventil

Beregnungsablauf:
9 Beregnungsabschnitte
- je 2 Regner am Spielfeldrand
- oder 2 Regner in der Spielfeldmitte
Wasserverbrauch:
1 Regner am Spielfeldrand
Q= 9,5 m³/h
1 Regner in der Spielfeldmitte
Q= 17,2 m³/h
Max. Verb. pro Beregnungsabschnitt
Q= 19,0 m³/h
Betriebsdruck:
Wasserdruck an der Regnerdüse
H = 6,0 bar
Erforderlicher Fließdruck am Anschluss bei einer Wasserentnahme von 19,0 m³/h
H = 8,0 bar
Niederschlag:
Mittlerer Niederschlag
2,5 mm/h
Bestückung:
Randregner: TRITON-L WVAC
12 Stück
Mittelfeldregner: TRITON-L TCVAC
3 Stück
Steuergerät: WaterControl+ SC 12 Kreise
1 Stück

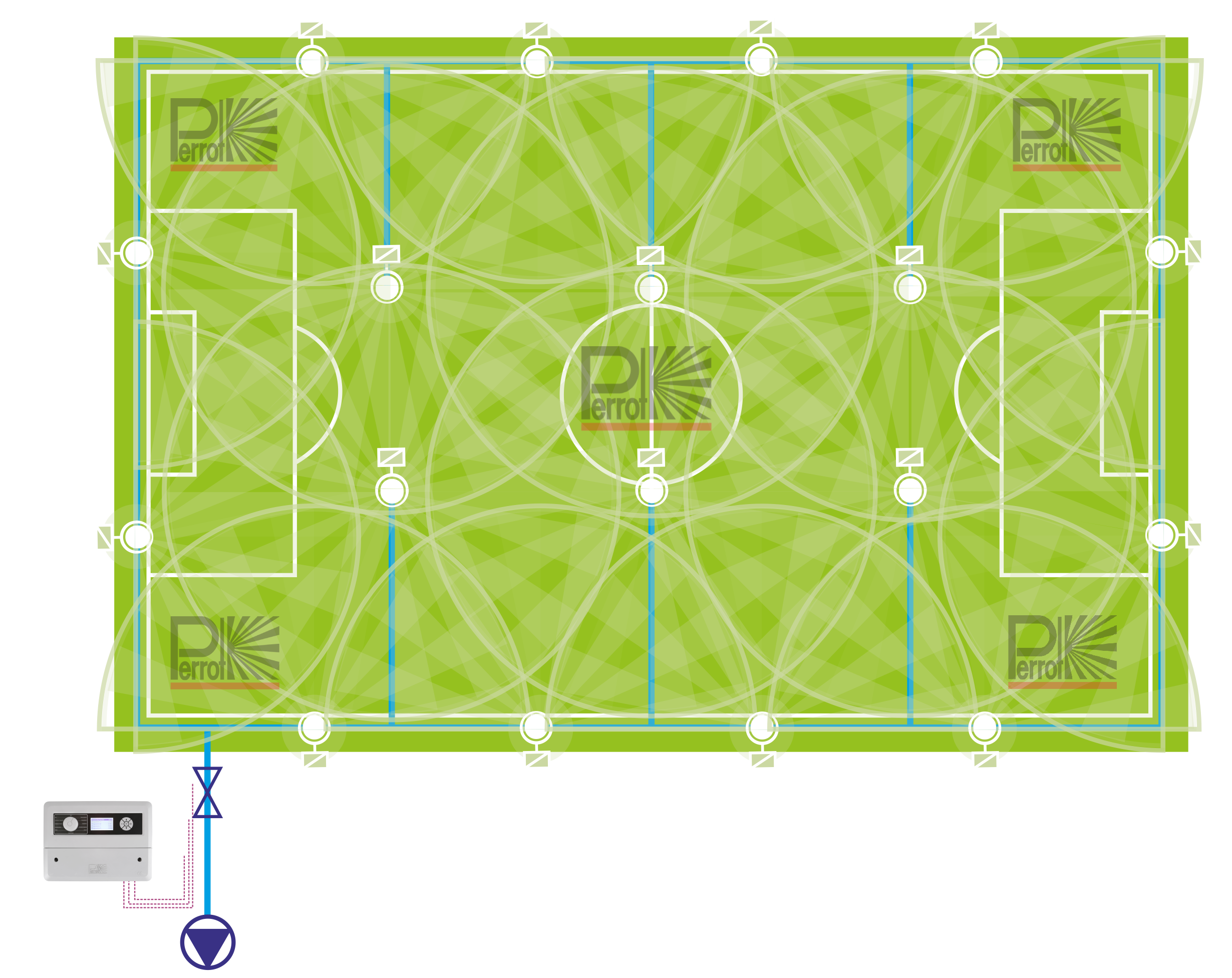

Stadion/Arena-Beregnung - Getriebe-Versenkregner mit elektrischem Ventil und Magnetventil am Spielfeldrand

Beregnungsablauf:
12 Beregnungsabschnitte
- je 2 Regner am Spielfeldrand
- oder 1 Regner in der Spielfeldmitte
Wasserverbrauch:
1 Regner am Spielfeldrand
Q= 6,5 m³/h
1 Regner in der Spielfeldmitte
Q= 6,5 m³/h
Max. Verb. pro Beregnungsabschnitt
Q= 13,0 m³/h
Betriebsdruck:
Druck an der Regnerdüse
H = 6,0 bar
Erforderlicher Fließdruck am Anschluss bei einer Wasserentnahme von 18,4 m³/h
H = 8,0 bar
Niederschlag:
Mittlerer Niederschlag
1,8 mm/h
Bestückung:
Randregner: HYDRA-2-M WVAC
12 Stück
Mittelfeldregner: HYDRA-2-M TC
6 Stück
Steuergerät: WaterControl+ SC 12 Kreise
1 Stück
Magnetventil: MVR 1"
6 Stück
