Schematy rozmieszczenia zraszaczy na boiskach piłkarskich oraz stadionach/arenach

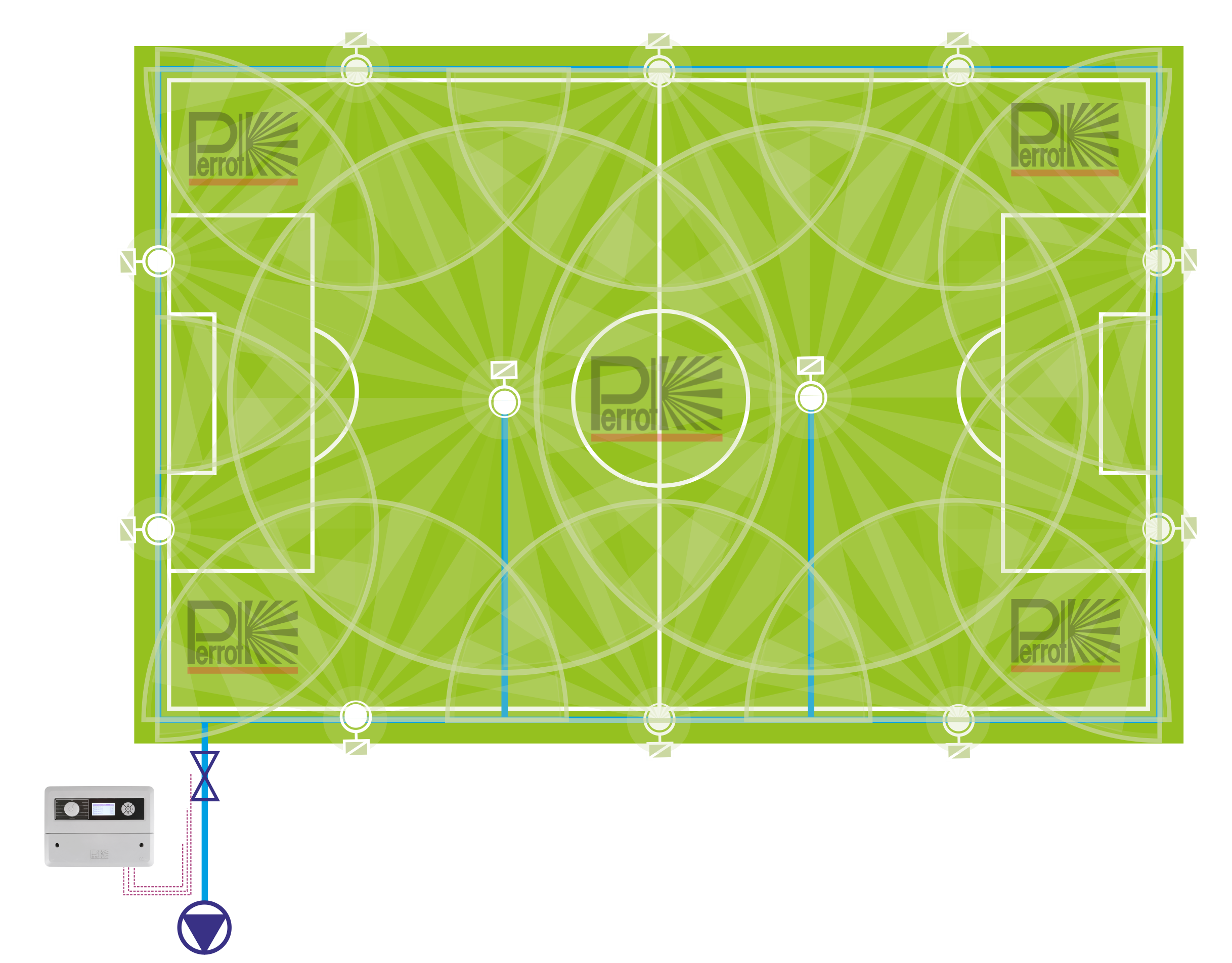

Boisko piłkarskie – zraszacze impaktowe lub turbinowe z wbudowanymi elektrozaworami

Przebieg nawadniania podzielony na 7 sekcji:
- po 2 zraszacze na obrzeżu płyty boiska
- lub 1 zraszacz na środku płyty boiska
Zapotrzebowanie wody:
TRITON-L
1 zraszacz na obrzeżu płyty boiska
Q= 9,5 m³/h
1 zraszacz na środku płyty boiska
Q= 17,2 m³/h
maks. zapotrzebowanie wody w jednym cyklu
Q= 19,0 m³/h
Zapotrzebowanie wody:
HYDRA-2-M
1 zraszacz na obrzeżu płyty boiska
Q= 9,2 m³/h
1 zraszacz na środku płyty boiska
Q= 9,2 m³/h
maks. zapotrzebowanie wody w jednym cyklu
Q= 18,4 m³/h
Wymagane ciśnienie pracy:
Ciśnienie wody na dyszy zraszacza
H = 6,0 bar
Wymagane ciśnienie na przyłączu przy poborze wody 19,0 m³/h
H = 8,0 bar
Opad:
TRITON-L
Średni opad
2,5 mm/h
Opad:
HYDRA-2-M
Średni opad
2,7 mm/h
Zestawienie materiałów:
Zraszacze na obrzeżu płyty boiska: TRITON-L WVAC / HYDRA-2-M WVAC
10 sztuk
Zraszacze na środku płyty boiska: TRITON-L SVAC / HYDRA-2-M SVAC
2 sztuki
Sterownik: WaterControl+ SC 8 sekcji
1 sztuka

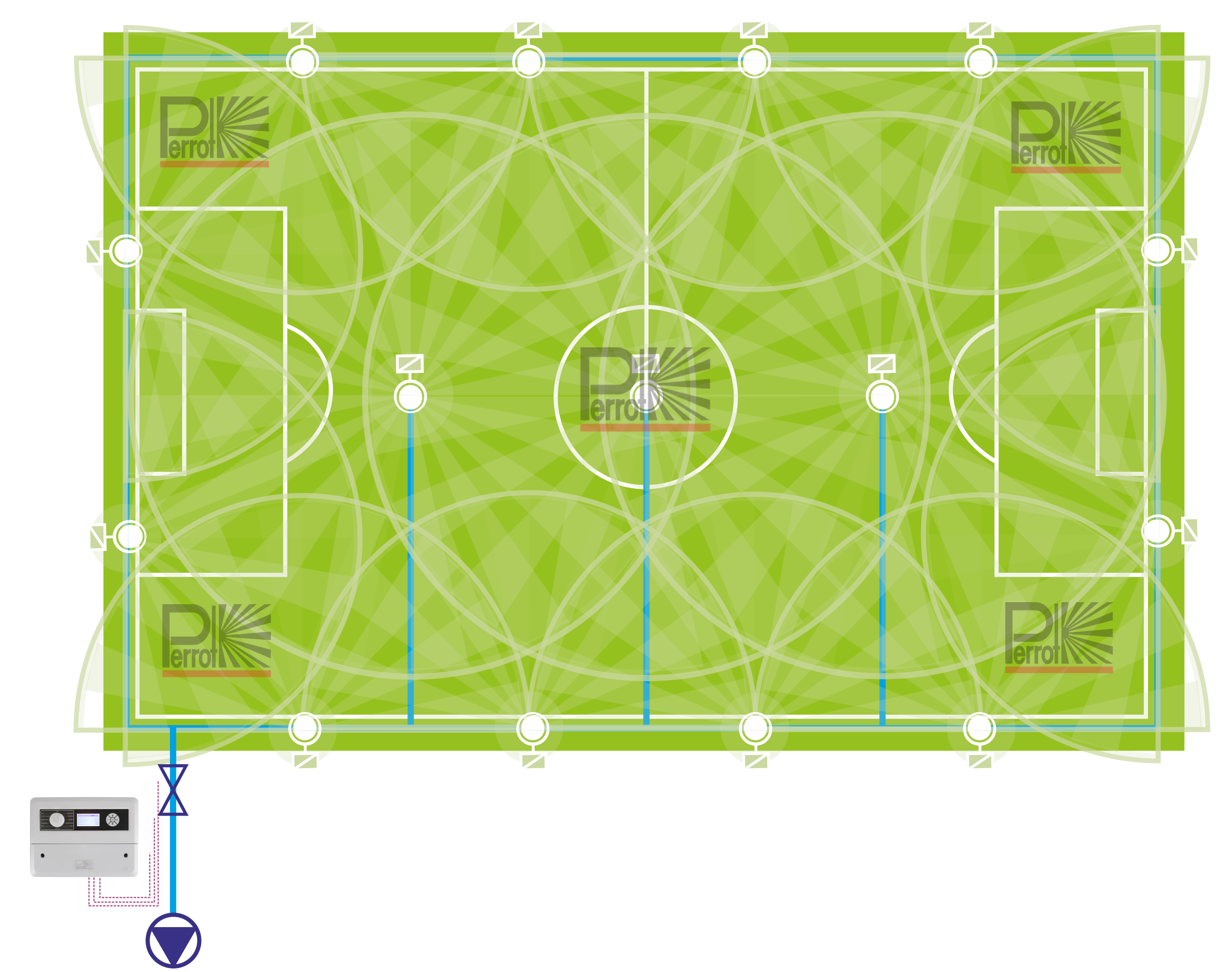

Stadion/arena – zraszacze impaktowe z wbudowanymi elektrozaworami

Przebieg nawadniania podzielony na 9 sekcji:
- po 2 zraszacze na obrzeżu płyty boiska
- lub 2 zraszacze na środku płyty boiska
Zapotrzebowanie wody:
1 zraszacz na obrzeżu płyty boiska
Q= 9,5 m³/h
1 zraszacz na środku płyty boiska
Q= 17,2 m³/h
maks. zapotrzebowanie wody w jednym cyklu
Q= 19,0 m³/h
Wymagane ciśnienie pracy:
Ciśnienie wody na dyszy zraszacza
H = 6,0 bar
Wymagane ciśnienie na przyłączu przy poborze wody 19,0 m³/h
H = 8,0 bar
Opad:
Średni opad
2,5 mm/h
Zestawienie materiałów:
Zraszacze na obrzeżu płyty boiska: TRITON-L WVAC
12 sztuk
Zraszacze na środku płyty boiska: TRITON-L TCVAC
3 sztuki
Sterownik: WaterControl+ SC 12 sekcji
1 sztuka

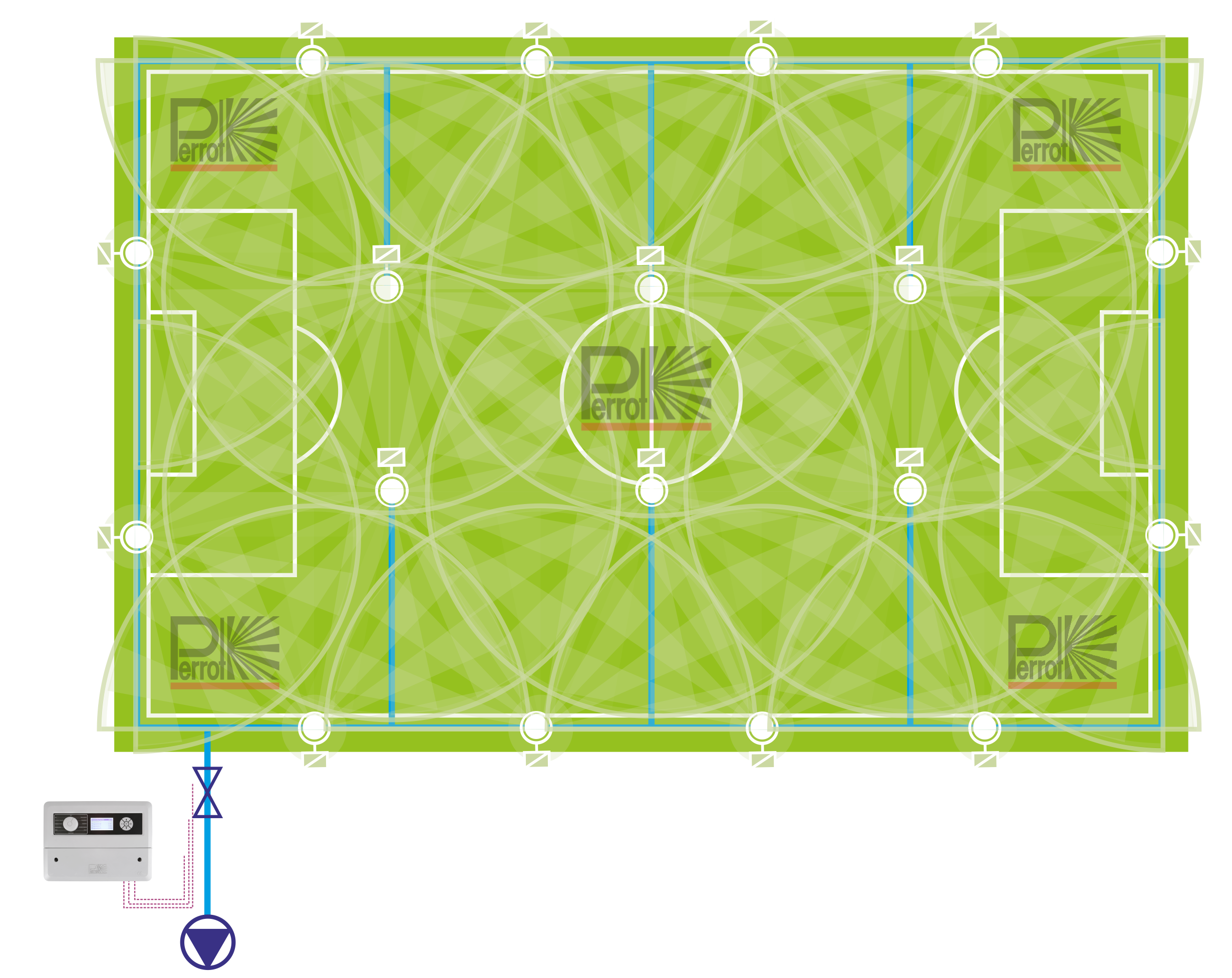

Stadion/arena – zraszacze turbinowe z wbudowanym elektrozaworem oraz zaworami na obrzeżu płyty boiska

Przebieg nawadniania podzielony na 12 sekcji:
- po 2 zraszacze na obrzeżu płyty boiska
- lub 1 zraszacz na środku płyty boiska
Zapotrzebowanie wody:
1 zraszacz na obrzeżu płyty boiska
Q= 6,5 m³/h
1 zraszacz na środku płyty boiska
Q= 6,5 m³/h
maks. zapotrzebowanie wody w jednym cyklu
Q= 13,0 m³/h
Ciśnienie pracy:
Ciśnienie wody na dyszy zraszacza
H = 6,0 bar
Wymagane ciśnienie na przyłączu przy poborze wody 18,4 m³/h
H = 8,0 bar
Opad:
Średni opad
1,8 mm/h
Zestawienie materiałów:
Zraszacze na obrzeżu płyty boiska: HYDRA-2-M WVAC
12 sztuk
Zraszacze na środku płyty boiska: HYDRA-2-M TC
6 sztuk
Sterownik: WaterControl+ SC 12 sekcji
1 sztuka
Zawór elektromagnetyczny: MVR 2"
3 sztuki
